PENGERTIAN, FUNGSI, URUTAN WARNA, DAN JENIS PADA PEMASANGAN KABEL LAN KE R-J45

Urutan Warna Kabel UTP

Kabel UTP memang terdiri dari 4 pasang kabel yang saling berlilitan berpasang-pasangan. Dan setiap warna dan lilitan memiliki jumlah lilitan dan resisten yang berbeda dalam menghantarkan arus data. Sehingga urutan ini sangat penting.

Dari 8 kabel (4 pair) UTP kabel, yang terpakai sebetulnya hanya 4 kabel (dua pair) dua kabel untuk TX atau transfer data dan dua kabel untuk RX atau menerima data. Walaupun hanya empat kabel yang terpakai, kita tidak boleh sembarangan mengambil kabel mana saja yang akan dipakai. Kabel yang dipakai haruslah dua pair atau dua pasang. Tanda kabel satu pasang adalah kabel tersebut saling melilit dan memiliki warna / stripe yang sama. Menurut standar TIA/EIA-568-B pasangan kabel yang dipakai adalah pasangan orange-orange putih dan hijau-hijau putih. Sementara pin yang dipakai dari delapan pin yang dimiliki RJ-45 yang terpakai adalah Pin nomor 1-2-3-6 sementara nomor 4-5-7-8 tidak terpakai untuk transfer dan receive data Alias nganggur.



Susunan kabel berdasar TX dan RX

Crossover / cross cable adalah kabel yang secara manual maping signal output pada satu konektor ke input di konektor yang satu nya lagi atau TX + dari satu konektor di Maping ke RX + di konektor yang lain dan TX – di konektor yang satu ke RX – di konektor yang lain.





Fungsi Urutan Kabel TX-RX

Cross cable biasa dipakai untuk koneksi dari PC to PC / PC to Router, Pokoknya semua koneksi dari alat yang biasanya koneksi melalui switch atau hub tetapi dipasang secara langsung.
Straight cable , anda tidak perlu repot memikirkan cross over anda cukup menyamakan posisi kabel di satu sisi dengan sisi lainnya. Straight cable biasa dipakai untuk koneksi dari PC to Hub / Swicth atau sebaliknya.

Alat dan bahan yang digunakan dalam penyusunan kabel UTP untuk LAN, yaitu:

1. Kabel UTP
Kabel UTP itu adalah kabel khusus buat transmisi data. UTP, singkatan dari “Unshielded Twisted Pair”. Disebut unshielded karena kurang tahan terhadap interferensi elektromagnetik. Dan disebut twisted pair karena di dalamnya terdapat pasangan kabel yang disusun spiral alias saling berlilitan. Ada 5 kategori kabel UTP. Dari kategori 1 sampai kategori 5. Untuk jaringan komputer yang terkenal adalah kategori 3 dan kategori 5.

Kabel RJ-45 adalah kabel Ethernet yang biasa digunakan dalam opologi jaringan komputer LAN maupun jaringan komputer tipe lainnya. Konektor RJ-45 ini memiliki konfigurasi dua macam, sesuai dengan perangkat yang ingin dihubungkannya.





3. Crimping Tool
Crimp tool / Crimping tool adalah alat untuk memasang kabel UTP ke konektor RJ-45 / RJ-11 tergantung kebutuhan. Bentuknya macam-macam ada yang besar dengan fungsi yang banyak, seperti bisa memotong kabel, mengupas dan lain sebagainya. Ada juga yang hanya di peruntungkan untuk crimp RJ-45 atau RJ-11 saja. Contoh gambarnya seperti ini.

4. LAN tester

LAN tester berfungsi untuk menguji kabel network/LAN.



Cara penyusunan dan pemasangan kabel UTP untuk LAN, yaitu:
1. Potong kabel sepanjang yang diinginkan
2. Kupas kulit bagian luarnya sepanjang, sekitar 1”(inci) atau satu ruas jari telunjuk dari ujungnya, untuk mempermudah mengurutkan warna kabel, dan potong rata setelah pengurutan sesuai panjang jalur pin di dalam RJ-45, pastikan kulit bagian luar kabel ikut masuk sedalam 5 mm..

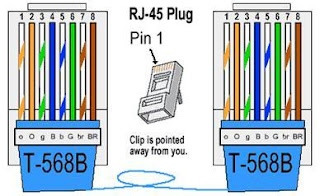

3. Susun kabel-kabel kecil di dalamnya dengan urutan seperti ilustrasi berikut:

Susunan Stright

1. Putih-orange
2. Orange
3. Putih-hijau
4. Biru
5. Putih-biru
6. Hijau
7. Putih-coklat
8. Coklat
ujung satunya persis sama

Susunan Cross (peer)

sumber gambar: http://www.incentre.net/content/view/75/2/
Ujung satu
1. Putih-hijau
2. Hijau
3. Putih-orange
4. Biru
5. Putih-biru
6. Orange
7. Putih-coklat
8. Coklat

Sedangkan ujung satunya lagi
1. Putih-orange
2. Orange
3. Putih-hijau
4. Biru
5. Putih-biru
6. Hijau
7. Putih-coklat
8. Coklat



Stright digunakan jika akan menghubungkan komputer dengan switch/hub, sedangkan Cross (peer) digunakan jika akan menghubungkan 2 buah komputer tanpa switch/hub atau bisa juga menghubungkan 2 buah switch/hub.
4. Rapikan susunan kabel dengan cara meratakan ujungnya dengan menggunakan gunting.
Maksudnya agar kabel UTP nya kena sama connector RJ 45 dengan bagus.

5. Masukkan ke RJ45

6. Tekan handle crimping tools

7. Selesai, lakukan hal yang sama pada ujung satunya lagi

8. Test dengan LAN tester
Jika memakai sistem stright, maka lampu no 1 sampai 8 harus hidup

1 --> 1
2 --> 2
3 --> 3
4 --> 4
5 --> 5
6 --> 6
7 --> 7
8 --> 8

Sebaliknya Jika memakai sistem cross, maka susunan lampu hidup sbb:
1 --> 3
2 --> 6
3 --> 1
4 --> 4
5 --> 5
6 --> 2
7 --> 7
8 --> 8

9. Pastikan semua di test sebelum disambung ke jaringan
10. Jika Oke, maka sambungkan ke switch

perangkat keras untuk akses internet

Perangkat keras untuk akses internet meliputi : komputer, modem, dan jaringan komunikasi. Berikut adalah masing-masing perangkat keras tersebut.

1. Komputer

Perangkat keras yang paling utama untuk mengakses jaringan internet adalah computer. Selain  komputer masih terdapat perangkat lain yang dapat digunakan untuk mengakses  jaringan komputer, seperti notebook, PDA, handphone dan lain-lain. Sebuah komputer dapat digunakan untuk mengakses jaringan internet harus memenuhi syarat-syarat tertentu seperti kecepatan processor, kapasitas harddisk, dan masih banyak yang lain.

2. Modem

Modem merupakan suatu perangkat keras untuk komunikasi tambahan bagi computer,  berfungsi untuk mengkonversikan signal analog (telepon) menjadi signal digital (komputer) dan demikian juga sebaliknya. Signal digital ialah signal elektronik, yang diwakili oleh angka 0 dan angka 1, angka 1 mewaili signal hidup dan angka 0 mewakili signal mati. Dengan demikian signal kombinasi angkalah sebuah komputer mampu mengkonversi data menjadi bentuk teks, grafik dan sebagainya. Sedangkan signal analog merupakan bentuk gelombang bunyi melalui kabel elektrik/telepon. Jenis-jenis modem adalah sebagai berikut ini :

a.       Modem Internal

Modem Internal terpasang langsung di dalam CPU. Secara fisik modem internal berupa sebuah card yang tertancap pada salah satu slot ekspansi pada mainboard, biasanya pada slot ISA atau PCI.

b.      Modem Eksternal

Modem Eksternal merupakan alat yang diletakkan di luar system unit computer. Dengan modem inilah computer dapat terhubung ke internet dan berkomunikasi dengan orang lain di tempat yang berbeda. Kelebihan modem jenis ini jika kalian ingin memutuskan sambungan internet tidak harus mematikan system unit computer, hanya dengan mematikan modem yang ada di luar. Modem eksternal dihubungkan ke CPU melalui port COM atau USB. Keuntungan penggunaan modem jenis ini adalah portabilitasnya yang cukup baik sehingga gampang dipindah-pindah untuk digunakan di computer lain.

3. Jaringan Komunikasi

Selain peralatan diatas, satu hal yang tak kalah penting untuk dapat mengakses jaringan internet adalah jaringan komunikasi. Jaringan komunikasi yang dapat digunakan untuk akses internet yaitu :

a.       Kabel Telepon

Telepon merupakan saluran komunikasi untuk mentransfer data. Sarana komunikasi ini penting untuk menghubungkan computer dengan jaringan internet.

b.   Jaringan seluler GSM (Global System for Mobile Communications) dan CDMA (Code Division Multiple Access)selain digunakan untuk keperluan telepon, hamper semua jaringan seluler GSM dan CDMA dapat digunakan untuk mengakses internet.

c.       Jaringan kabel optic (TV Kabel)

d.      Satelit (VSAT)

Faktor yang mempengaruhi kecepatan akses internet

Jika komputer anda dirumah atau di tempat anda bekerja terhubung atau terkoneksi dengan internet, berikut ini adalah beberapa hal yang mempengaruhi kecepatan akses internet anda :

1. Kecepatan yang diberikan / ditawarkan ISP yang anda gunakan.
Biasanya ISP (Internet Services Provider) memberikan beberapa penawaran tentang paket internet dengan kecepatan dan ketentuan yang berbeda satu sama lainnya. Pilihlah yang sesuai dengan kebutuhan anda.

2. Jenis dari koneksi internet yang anda gunakan
   Perlu diketahui bahwa banyak cara agar kita dapat terhubung (terkoneksi) dengan internet, berikut ini adalah beberapa jenis koneksi yang biasa dipakai di Indonesia secara umum :
   • Dial Up : melalui sambungan kabel telephone rumah dengan modem biasa
   • ADSL     : melalui sambungan kabel telephone rumah dengan modem ADSL, jenis koneksi ini lebih cepat dari Dial Up
   • GPRS     : melalui modem Handphone atau mobile modem atau modem GSM atau CDMA, tidak begitu cepat dibandingkan dengan ADSL Modem
   • Wireless: melalui Jaringan Wireless yang disediakan ISP, koneksi ini lebih cepat dari ADSL Modem tergantung dari berapa kecepatan yang diberikan ISP dan kemampuan perangkat wireless anda menangkap sinyal
   • dst,,
3. Komputer yang anda gunakan
Komputer yang anda gunakan juga mempengaruhi kecepatan akses internet, semakin bagus spesifikasi komputer yang anda gunakan semakin baik koneksi internet anda.

4. Sistem komputer anda
Sistem pada komputer yang anda gunakan juga sangat berpengaruh terhadap kecepatan akses internet, seperti Operating System yang anda gunakan, sistem keamanan pada komputer anda terhadap serangan dari internet seperti trojan, virus, worm, dsb. Perlu diketahui sistem yang bersih akan berpengaruh pada kecepatan akses internet.

5. Aplikasi browser yang anda gunakan.
Aplikasi / program / software yang anda gunakan untuk browsing di internet juga berpengaruh terhadap kecepatan akses internet, ada banyak sekali aplikasi browser saat ini, pilihlah yang menurut para peneliti di internet browser tersebut cepat dan aman. Contohnya : Internet Explorer 8, Mozilla Firefox, Opera, Google Chrome, Netscape, Maxthon dan lain-lain.

Semoga bermanfaat!

Jenis-jenis Jaringan Komputer PAN, LAN, MAN dan WAN

Pengertian dari jaringan komputer secara umum adalah hubungan antara dua atau lebih sistem komputer melalui media komunikasi untuk melakukan komunikasi data satu dengan yang lainnya. Nah dalam jaringan komputer memiliki beberapa jenis. Dari jaringan yang sederhana sampai jaringan yang mencakup secara luas. Silahkan simak apa saja jenis-jenis jaringan pada komputer dibawah ini :

Jenis-jenis Jaringan Komputer

1. PAN (Personal Area Network)

PAN adalah singkatan dari personal area network. Jenis jaringan komputer PAN adalah hubungan antara dua atau lebih sistem komputer yang berjarak tidak terlalu jauh. Biasanya Jenis jaringan yang satu ini hanya berjarak 4 sampai 6 meter saja. Jenis jaringan ini sangat sering kita gunakan. contohnya menghubungkan hp dengan komputer.

2. LAN (Lokal Area Network)

LAN adalah singkatan dari lokal area network. Jenis jaringan LAN ini sangat sering kita temui di warnet-warnet, kampus, sekolah ataupun perkantoran yang membutuhkan hubungan atau koneksi antara dua komputer atau lebih dalam suatu ruangan.

3. MAN (Metropolitan Area Network)

MAN singkatan dari metropolitan area network. Jenis jaringan komputer MAN ini adalah suatu jaringan komputer dalam suatu kota dengan transfer data berkecepatan tinggi yang menghubungkan suatu lokasi seperti sekolah, kampus, perkantoran dan pemerintahan. Sebenarnya jaringan MAN ini adalah gabungan dari beberapa jaringan LAN. Jangkauan dari jaringan MAN ini bisa mencapai 10 - 50 kilo meter.

4. WAN (Wide Area Network)

WAN singkatan dari wide area network. WAN adalah jenis jaringan komputer yang mencakup area yang cukup besar. contohnya adalah jaringan yang menghubugkan suatu wilayah atau suatu negara dengan negara lainnya.

Nah itulah tadi jenis - jenis jaringan pada komputer. Sebenarnya masih ada satu jenis jaringan lagi tetapi hanya itu saja yang blogsolu bagikan. Karena keterbatasan waktu. maaf bila ada kesalahan dalam penulisan, karena sayapun masih belajar. bila sobat-sobat membutuhkan informasi yang lebih, mengenai jaringan komputer, sobat bisa tanya kepada saya melalui kolom komentar yang telah disediakan.

manfaat jaringan kompeter

Manfaat-Manfaat Jaringan Komputer

Jaringan komputer merupakan ( computer network) atau sering juga disebut jaringan merupakan dua buah simpul ( umumnya berupa simpul ) atau lebih ditujukan untuk melakukan pertukaran data atau untuk melakukan bagi pakai perangkat lunak, perangkat keras, dan bahkan berbagai kekuatan pemrosesan.Berikut adalah penjelasa tentang manfaat kegunaan jaringan komputer.
a. Berbagai perangkat keras
Perangkat semacam hardisk, printer, CD-ROM, Drive,dan modem dapat digunakan oleh sejumlah komputer tanpa perlu melepas dan memasang kembali. Peranti cukup dipasang pada sebuah komputer atau dihubungkan pada suatu peralatan khusus dan semua komputer dapat mengaksesnya.
b. Berbagai program atau data
Program atau data yang dimungkinkan untuk disimpan pada sbuah komputer yang bertindak sebagai server ( yang melayani komputer-komputer yang akan membutuhkan data atau program). Penempatan data pada server juga memberikan keuntungan antara lain menghindari duplikasi data dan ketidakkonsistenan.
c. Mendukung kecepatan berkomunikasi
Dengan adanya dukungan jaringak komputer, komunikasi dapat dilakukanlebih cepat. Pra pemakai komputer dapat mengirim surat elektronik dengan mudah bahkan dapat berckap-cakap secara lansung melalui tulisan ( chating ) ataupun telekonferasi.
d. Memudahkan pengaksesan informasi
Jaringan komputer memudahkan pengaksesan informasi. Seseorang dapat bepergian ke mana saja dan tetap bisa mengakses data yang terdapat pada server ketika ia membutuhkannya.Pertumbuhan internet salah satu implementasi jaringan yang terbesar di dunia, memungkinkan segala informasi yang ada di dunia dapat dengan mudah didapatkan.
Jaringan Komputer pada dasarnya adalah untuk berbagi / sharing, entah berbagi data maupun berbagi perangkat.
Jadi, dengan Jaringan Komputer, bisa dimungkinkan untuk menggunakan satu alat yang dipakai beramai-ramai, seperti contohnya: Printer. Juga, dengan Jaringan, data dari satu komputer bisa dengan mudah diakses oleh komputer lain.
Hasilnya, Jaringan Komputer membuat bisnis menjadi lebih murah (lebih sedikit perangkat), dan lebih efisien (lebih mudah mengakses data).

apa itu jaringan komputer

Jaringan komputer adalah sebuah sistem yang terdiri atas komputer-komputer yang didesain untuk dapat berbagi sumber daya (printer, CPU), berkomunikasi (surel, pesan instan), dan dapat mengakses informasi(peramban web). Tujuan dari jaringan komputer adalah agar dapat mencapai tujuannya, setiap bagian dari jaringan komputer dapat meminta dan memberikan layanan (service). Pihak yang meminta/menerima layanan disebut klien (client) dan yang memberikan/mengirim layanan disebut peladen (server). Desain ini disebut dengan sistem client-server, dan digunakan pada hampir seluruh aplikasi jaringan komputer.

Dua buah komputer yang masing-masing memiliki sebuah kartu jaringan, kemudian dihubungkan melalui kabel maupun nirkabel sebagai medium transmisi data, dan terdapat perangkat lunak sistem operasi jaringan akan membentuk sebuah jaringan komputer yang sederhana.: Apabila ingin membuat jaringan komputer yang lebih luas lagi jangkauannya, maka diperlukan peralatan tambahan seperti Hub, Bridge, Switch, Router, Gateway sebagai peralatan interkoneksinya.

APA ITU INTRANET

intranet adalah sebuah jaringan privat (private network) yang menggunakan protokol-protokol Internet (TCP/IP), untuk membagi informasi rahasia perusahaan atau operasi dalam perusahaan tersebut kepada karyawannya. Kadang-kadang, istilah intranet hanya merujuk kepada layanan yang terlihat, yakni situs web internal perusahaan. Untuk membangun sebuah intranet, maka sebuah jaringan haruslah memiliki beberapa komponen yang akan membangun Internet, yakni protokol Internet (Protokol TCP/IP, alamat IP, dan protokol lainnya), klien dan juga server. Protokol HTTP dan beberapa protokol Internet lainnya (FTP, POP3, atau SMTP) umumnya merupakan komponen protokol yang sering digunakan.
Umumnya, sebuah intranet dapat dipahami sebagai sebuah "versi pribadi dari jaringan Internet", atau sebagai sebuah versi dari Internet yang dimiliki oleh sebuah organisasi.

dimaksud dengan internet

Interconected Network merupakan kepanjangan dari Internet., internet juga dapat didefinisikan sebagai sebuah sistem komunikasi global yang dapat menghubungkan komputer-komputer serta jaringan-jaringan komputer di seluruh dunia. Secara fisik dianalogikan sebagai jaringan laba-laba (web) yang menyelimuti bola dunia dan terdiri dari titik-titik (node) yang saling berhubungan.
Kebanyakan dari media komunikasi seperti telepon, musik, film, dan televisi dibentuk kembali maupun didefinisikan ulang oleh Internet, melahirkan layanan baru seperti Voice over Internet Protocol (VoIP) dan Internet Protocol Televisi (IPTV). Surat kabar, buku dan penerbitan cetak lainnya beradaptasi dengan teknologi situs Web, atau mengubah bentuk ke dalam blogging dan web feed. Internet memungkinkan untuk melakukan bentuk-bentuk interaksi melalui pesan instan, forum internet, dan jaringan sosial. Belanja online meningkat cukup signifikan baik untuk gerai ritel besar maupun pengusaha kecil dan pedagang. Layanan bisnis ke bisnis dan keuangan di Internet mempengaruhi kegiatan industri di dunia nyata.
Internet mempunyai dua peranan penting yaitu sebagai sumber data dan sumber informasi, serta sebagai sarana pertukaran data dan informasi, sebagai sumber informasi internet menyimpan berbagai jenis informasi dengan jumlah tidak terbatas. Sedangkan sebagai sarana informasi, kita dapat bertukar informasi dari komputer satu dengan komputer lain tanpa dibatasi oleh jarak dan waktu yang relatif cepat.
Per Juni 2012, lebih dari 2,4 miliar orang-lebih yang merupakan sepertiga populasi manusia di dunia telah menggunakan layanan Internet. Sekitar 100 kali lebih banyak orang daripada yang menggunakannya pada tahun 1995, ketika sebagian besar digunakan oleh orang-orang menengah dan orang-orang kelas atas di Amerika Serikat dan beberapa negara lain.
Internet tidak memiliki pemerintaan yang terpusat baik dalam implementasi teknologi atau kebijakan untuk akses dan penggunaan. Setiap unsur jaringan menetapkan kebijakan sendiri. Dalam hal mengenai nama domain, ada badan khusus yang mengaturnya, yaitu ICANN (Internet Corporation for Assigned Names and Numbers). Dan supaya internet tetap teratur dan tidak terlalu bebas, internet diatur oleh perjanjian bilateral atau multilateral yang menerangkan tentang perpindahan data antarjaringan. Begitu juga dengan hal regristasi, ada badan khusus yang mengaturnya, yaitu IETF (Internet Engineering Task Force) yang terbuka untuk umum.
Beberapa negara sudah membuat aturan yang berkaitan dengan hukum internet (cyberlaw), terutama yang berkaitan dengan keamanan dan pornografi. Indonesia baru mencoba menerapkan aturan perundang-undangan, yaitu HAKI. HAKI (Hak Atas Kekayaan Intelektual) adalah hak eksklusif yang diberikan kepada seseorang atau sekelompok orang atas karya ciptanya.
